Сегодня нам предстоит ознакомиться не только с устройством нового ускорителя AMD Radeon HD 5870, но и проверить его в деле. Начнём, по традиции, со знакомства с внешним видом.
Перед вами эталонный образец AMD Radeon HD 5870. С первого взгляда довольно сложно провести аналогии с чем-либо из реальной жизни. На наш взгляд, новая система охлаждения Radeon HD 5870 выглядит довольно стильно
В верхней части платы расположены разъёмы питания видеокарты (требуется подключение двух 6-ти контактных разъёмов питания PCI-Express). Кроме того, не трудно заметить разъемы для объединения нескольких видеокарт AMD Radeon HD 5870 в CrossFireX связку.

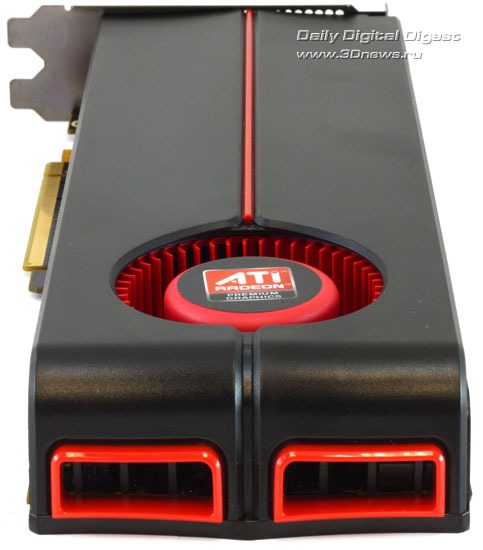

Для забора воздуха на плате предусмотрены два отверстия, которые сильно напоминают турбины реактивного самолёта.

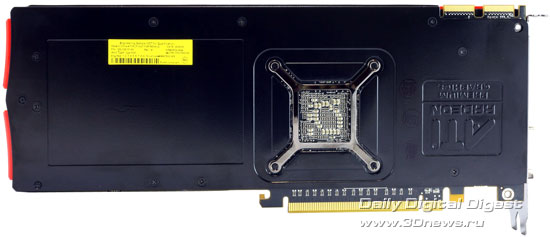

Обратная сторона платы практически полностью закрыта металлическим кожухом с гравировкой ATI.
Панель выходов имеет не совсем привычную компоновку разъёмов. На наш взгляд, все разъёмы расположены довольно удачно. Два разъёма DVI, HDMI и Display-Port – всё, что необходимо в современных условиях.
Демонтируем систему охлаждения, посмотрим на разводку платы и, конечно, на видеопроцессор Cypress собственной персоной.

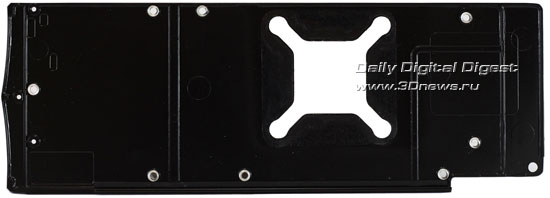

Вначале снимем пластину, без демонтажа которой безболезненно снять всё систему охлаждения не выйдет.

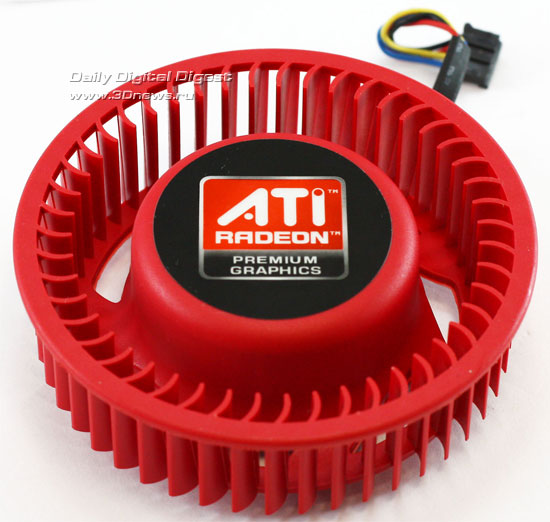

Система охлаждения представляет собой турбину. Тепло от графического процессора передаётся на медный сердечник системы охлаждения через тонкий слой термопасты. Память и горячие элементы подсистемы питания соприкасаются с системой охлаждения через термопрокладки. Та часть СО, которая не соприкасается с горячими элементами на плате, закрыта специальным прозрачным материалом, защищающим элементы платы от замыкания в случае соприкосновения.
Для охлаждения GPU Cypress служат четыре тепловые трубки, переносящие тепловую энергию от медного сердечника на рёбра радиатора, который продувается потоком воздуха, нагнетаемым турбиной. Нагретый воздух система охлаждения выводит за пределы корпуса через специальные отверстия на панели вывода Radeon HD 5870.
А вот так выглядит AMD Radeon HD 5870 без системы охлаждения. На плате довольно много свободного пространства.
Видеопамять произведена южнокорейской компанией Samsung и имеет маркировку K4G10325FE-HC04. Время выборки равно 0,4 нс, а номинальная частота составляет 1,25 ГГц (5 ГГц QDR).
|
